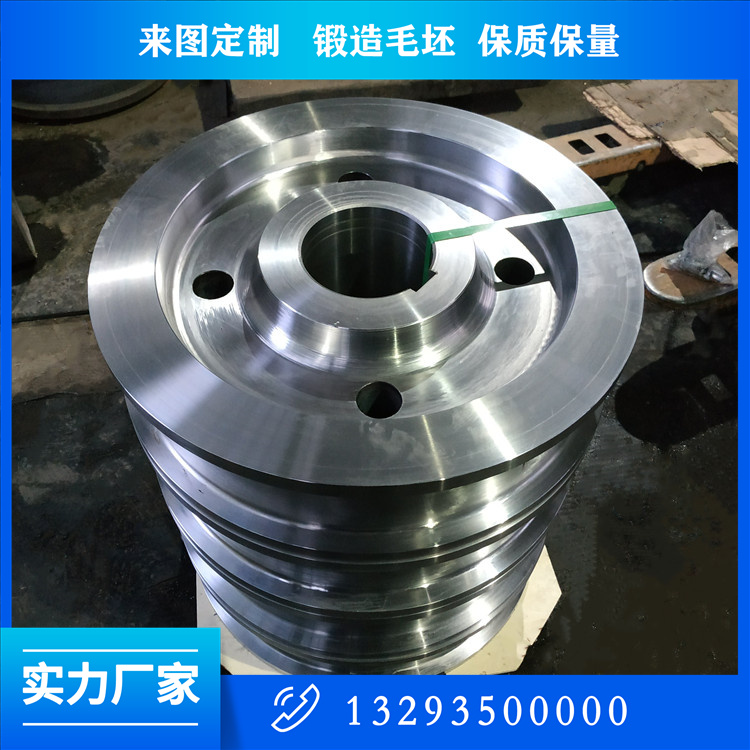

以下是 升高法蘭鍛件（Raised Face Flange Forgings）圖紙設計要點 的系統性總結，涵蓋材料、結構、公差、檢測等關鍵環節，并附典型示例和標準依據：
1. 材料與標準選擇
1.1 常用材料
碳鋼：ASTM A105（通用）、SA-266 Gr.2（低溫）
不銹鋼：ASTM A182 F304/F316（耐腐蝕）
合金鋼：ASTM A182 F11/F22（高溫高壓）
特殊要求：NACE MR0175（抗硫）、ASME III（核電）
1.2 鍛件材料關鍵參數
化學成分：S、P≤0.025%（抗氫脆要求）
力學性能：
抗拉強度≥485MPa（A105）
硬度≤187HB（NACE標準）
2. 結構設計核心要素
2.1 基本尺寸控制
參數設計公式/要求示例（Class 150 DN300）
法蘭外徑（OD） 按ASME B16.5表1 485mm ±1.5mm
升高面高度（RF） 1/16"（≤DN600）或1/4"（＞DN600） 1.6mm ±0.2mm
螺栓孔中心圓（PCD） 按ASME B16.5表4 400mm ±0.5mm
法蘭厚度（T） 計算值+腐蝕余量（通常≥B16.5標準值） 28mm +2mm（余量）
2.2 密封面細節
升高面（RF）：
表面粗糙度Ra≤3.2μm（水線加工或同心圓紋）
平面度≤0.1mm（全平面檢測）
環連接面（RTJ）：
槽底角度23°±0.5°
槽深公差±0.05mm
2.3 過渡區設計
法蘭頸過渡：
圓角半徑R≥10mm（避免應力集中）
錐度比1:3（厚壁法蘭）
螺栓孔倒角：
標準倒角1.5×45°（防螺栓卡澀）
3. 公差與形位要求
3.1 關鍵公差
項目公差要求檢測方法
螺栓孔直徑 +0.5mm/-0mm（H12級） 通止規檢測
法蘭密封面平面度 ≤0.05mm（DN≤300） 光學平晶檢測
法蘭背面機加工面 平行度≤0.1mm/100mm 三坐標測量
3.2 形位公差標注
plaintext
復制
下載
? | 0.05 | A （密封面垂直度基準A）
◎ | Φ0.2 | B-C （螺栓孔位置度基準B/C）
4. 鍛造與熱處理
4.1 鍛造工藝
鍛造比：≥3:1（重要部位≥4:1）
流線方向：平行于法蘭軸向（圖紙需標注）
缺陷控制：不允許折疊、裂紋（MT/PT Ⅰ級）
4.2 熱處理
碳鋼：正火（A105）或淬火+回火（A182）
不銹鋼：固溶處理（1050℃水淬）
硬度控制：
普通法蘭：120-187HB
抗硫法蘭：≤22HRC（NACE要求）
5. 檢測與驗收
5.1 無損檢測（NDT）
檢測類型標準合格等級
超聲波（UT） ASTM A388 Class 3（φ3mm當量）
磁粉（MT） ASTM A275 無線性缺陷
滲透（PT） ASME V Art.6 點狀缺陷≤1.5mm
5.2 尺寸檢測
密封面檢測：
使用專用環規驗證RTJ槽尺寸
紅丹接觸檢查（接觸面積≥90%）
螺栓孔匹配：
通孔率100%（通規通過）
6. 圖紙標注示例
6.1 技術要求
plaintext
復制
下載
【技術要求】
1. 鍛件按ASTM A105制造，Ⅲ級驗收；
2. 密封面Ra≤3.2μm，硬度140-187HB；
3. 100% MT檢測，符合ASME SA-275；
4. 法蘭背面機加工面平行度≤0.1mm；
5. 水壓試驗壓力2.5MPa，保壓10min。
6.2 典型標注
尺寸鏈：
外徑Φ485±1.5
螺栓孔18×Φ26.5H12（均布）
表面符號：
密封面標注"▽3.2"
非加工面標注"▽12.5（As forged）"
7. 特殊工況設計
7.1 高溫法蘭（＞300℃）
材料升級至A182 F91（9Cr-1Mo-V）
考慮熱膨脹補償（柔性螺栓設計）
7.2 抗氫法蘭
硬度≤22HRC（NACE MR0175）
禁止尖銳過渡（所有R角≥5mm）
7.3 核電法蘭
增加UT檢測（ASME III要求）
材料需做輻照試驗
8. 常見設計錯誤與改進
問題點后果改進方案
未標注流線方向 力學性能不達標 增加"流線∥軸向"標注
螺栓孔間距超差 安裝困難 采用PCD±0.3mm公差
密封面粗糙度高 泄漏風險 改為Ra≤1.6μm精車
9. 設計驗證流程
強度計算：
按ASME VIII Div.1附錄2計算最小厚度
螺栓載荷校核（防止密封失效）
工藝評審：
確認分模線與鍛造可行性
焊接端坡口設計（對接焊要求）
原型測試：
氣密性試驗（氦檢漏率≤1×10?? mbar·L/s）
循環壓力試驗（≥1000次）
通過以上控制要點，可確保升高法蘭鍛件滿足 ASME B16.5、EN 1092-1 等標準要求。對于臨界工況（如氫能、核電），建議增加 FEA分析 和 材料晶間腐蝕試驗。
